◆無噪音、無污染、清潔衛生，是真正的綠色環保產品
◆采用優質不銹鋼加熱管或進口合金鋼材料電加熱管，確保鍋爐安全長久運行。
◆選用專業廠家標準控制柜，工藝先進，制作規范，防護等級高。
◆用電作熱源，無排煙熱損失，熱效率高達98％以上。
◆ 熱功率在30萬大卡以下為機電一體式，熱功率在30萬大卡以上爐體與控制柜分離。便于安裝、檢修和保養維護。
◆ 接線端子排有詳細地接線標識，為現場安裝提供極大的方便。
◆選配高性能的電磁控制器(頻繁動作在1000000次以上)，內裝分支路熔絲保護、120V帶保險絲變壓器、電源開關指示。
◆運行過程全自動控制，具有電熱元件步進式投切、循環啟停、自動補水、缺水、超溫、自動報警、漏電保護等功能。
◆可根據用戶要求，利用夜間峰谷電設計蓄熱儲能設備。

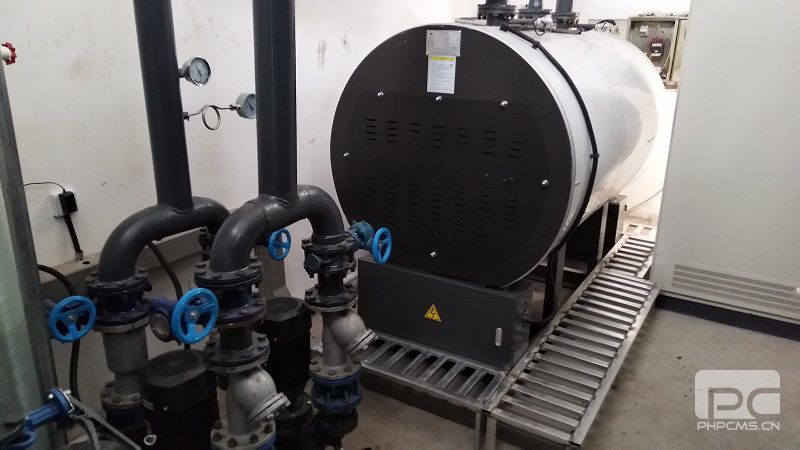

臥式電熱水鍋爐1
- 產品分類：熱水鍋爐
- 產品型號：CWDR
- 產品規格：1.0-85/60
產品簡介：◆無噪音、無污染、清潔衛生，是真正的綠色環保產品◆采用優質不銹鋼加熱管或進口合金鋼材料電加熱管，確保鍋爐安全長久運行。◆選用專業廠
- 產品描述/參數
- 工藝流程/介紹
產品說明 /instructions
產品參數 /parameter
| 型 號 |
CWDR 0.7-85/60 |
CWDR 0.8-85/60 |
CWDR 0.9-85/60 |
CWDR 1.0-85/60 |
CWDR 1.05-85/60 |
CWDR 1.2-85/60 |
CWDR 1.4-85/60 |
CWDR 1.5-85/60 |
CWDR 1.6-85/60 |
CWDR 1.8-85/60 |
CWDR 2-85/60 |
CWDR 2.1-85/60 |
CWDR 2.5-85/60 |
CWDR 2.8-85/60 |
CWDR 4.2-85/60 |
CWDR 5.6-85/60 |
CWDR 7-85/60 |
||
| 項 目 | 單位Unit | ||||||||||||||||||
| 額定發熱量 | MW | 0.7 | 0.8 | 0.9 | 1 | 1.05 | 1.2 | 1.4 | 1.5 | 1.6 | 1.8 | 2 | 2.1 | 2.5 | 2.8 | 4.2 | 5.6 | 7 | |
| 總發熱量 | 104kcal | 58.3 | 66.7 | 75.0 | 83.3 | 87.5 | 100.0 | 116.7 | 125.0 | 133.3 | 150.0 | 166.7 | 175.0 | 208.3 | 233.3 | 350.0 | 466.7 | 583.3 | |
| 額定工作壓力 | MPa | 常 壓 | |||||||||||||||||
| 輸入功率 | KW | 700 | 800 | 900 | 1000 | 1050 | 1200 | 1400 | 1500 | 1600 | 1800 | 2000 | 2100 | 2500 | 2800 | 4200 | 5600 | 7000 | |
| 輸入電流 | A | 1050 | 1200 | 1350 | 1500 | 1575 | 1800 | 2100 | 2250 | 2400 | 2700 | 3000 | 3150 | 3750 | 4200 | 6300 | 8400 | 10500 | |
| 額定電壓 Rated Voltage |
V | 3PN380 50Hz | |||||||||||||||||
| a 出水口徑 | DN | 100 | 100 | 100 | 100 | 100 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | 250 | |
| b 進水口徑 | DN | 100 | 100 | 100 | 100 | 100 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | 250 | |
| c 回水口徑 | DN | 100 | 100 | 100 | 100 | 100 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | 250 | |
| d 排污閥口 | DN | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| e 膨脹管口徑 | DN | 100 | 100 | 100 | 100 | 100 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | 250 | |
| 外形尺寸 | 長 | L mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2400 | 2400 | 2400 | 2800 | 2800 | 2800 | 2800 | 2800 | 4300 | 5400 | 6500 |
| 寬 | W mm | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1350 | 1350 | 1350 | 1650 | 1650 | 1650 | 1650 | 1650 | 2260 | 2260 | 2260 | |
| 高 | H mm | 1900 | 1900 | 1900 | 1900 | 1900 | 1900 | 2100 | 2100 | 2100 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | 2300 | |
| 單獨電控箱規格 | A | 1200 | 1200 | 1200 | 1500 | 2000 | 2000 | 2200 | 2200 |
1200 （2只） |
1500 （2只） |
2000 （2只） |
2200 （2只） |
2200 （2只） |
2000 （3只） |
2000 （4只） |
2000 （5只） |
2000 （7只） |
|
| B | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | ||
| C | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | ||
| 重量 | T | 1.3/1.8 | 1.5/2.0 | 1.6/2.3 | 1.8/2.4 | 1.9/2.4 | 2.0/2.5 | 2.2/2.9 | 2.3/3.0 | 2.4/3.2 | 2.6/3.6 | 2.8/3.8 | 3.0/4.1 | 3.3/4.4 | 3.5/5.2 | 4.8/6.2 | 5.8/7.7 | 7.4/9.8 | |
行業應用 /industry

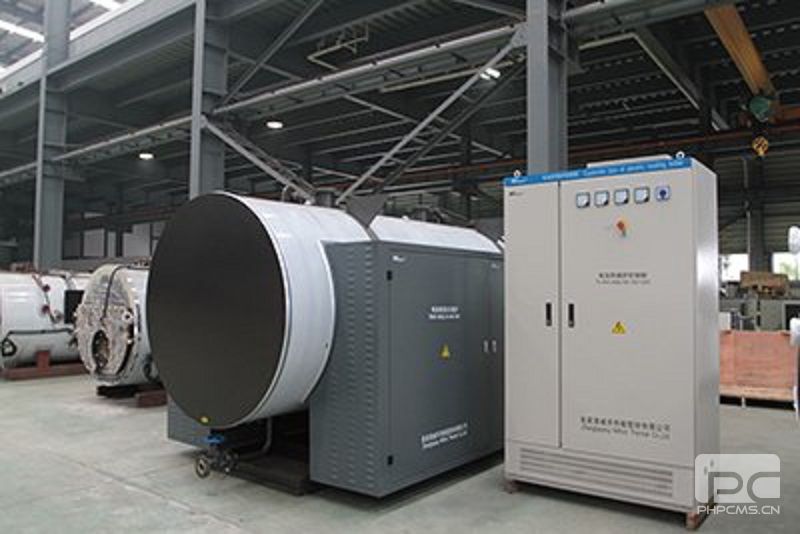

整體圖片 /Overall picture
產品系統圖 /System diagram

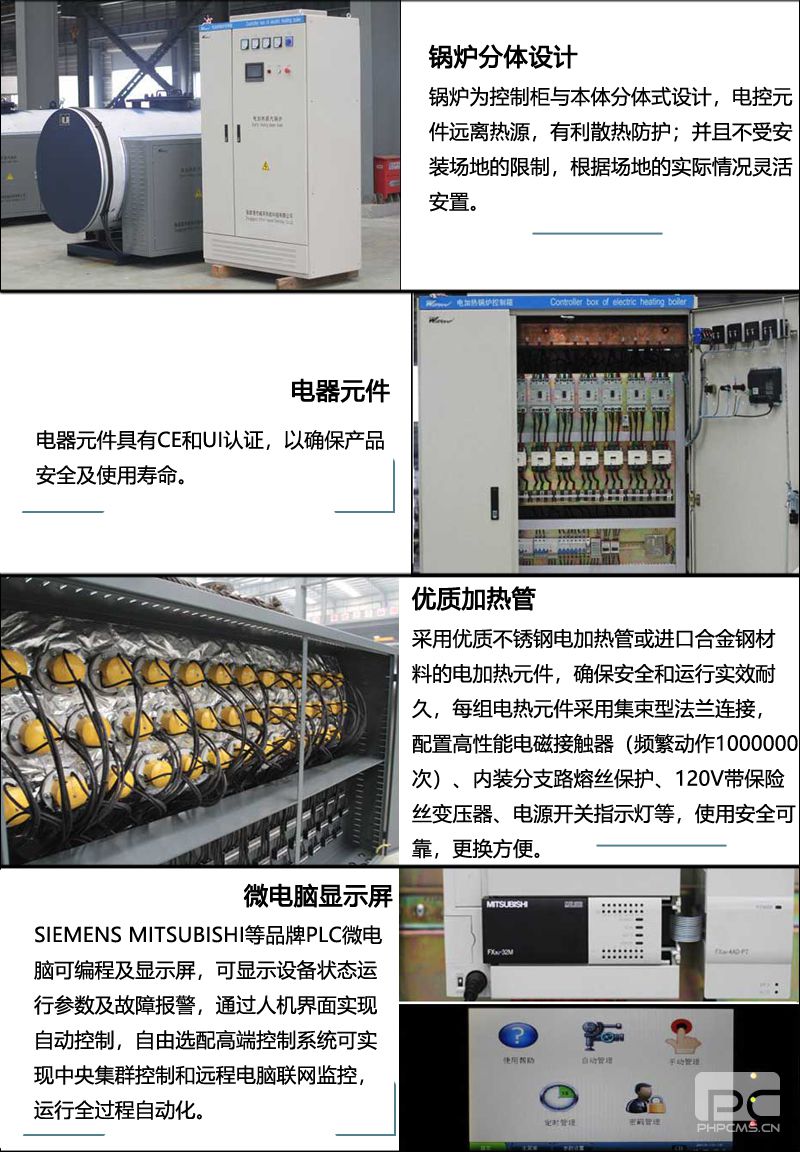

細節分析 /Detail analysis

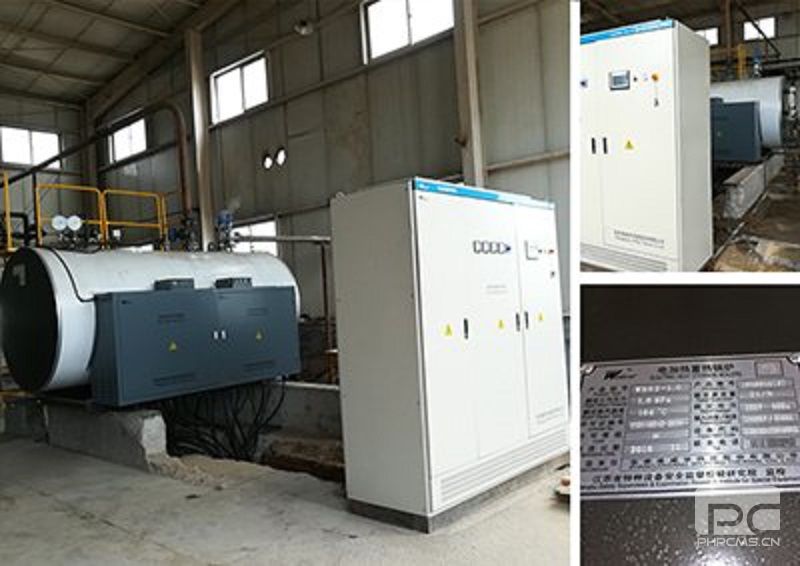

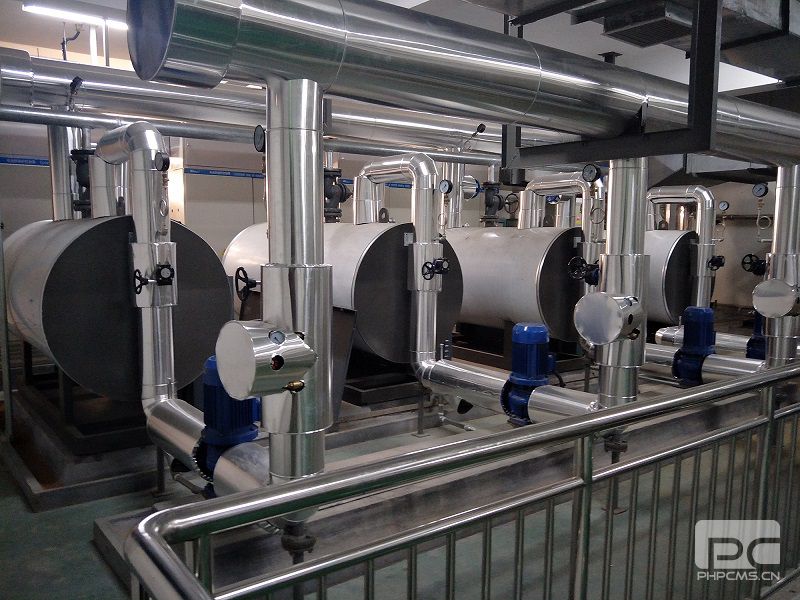

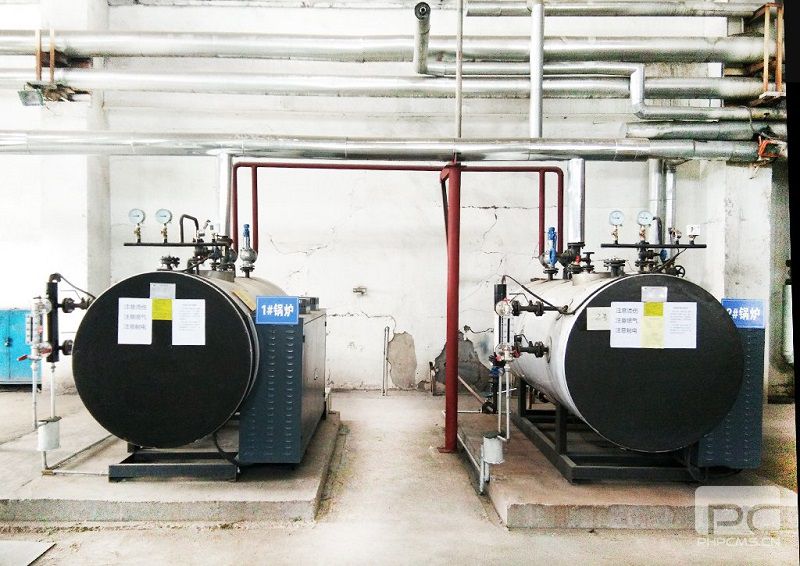

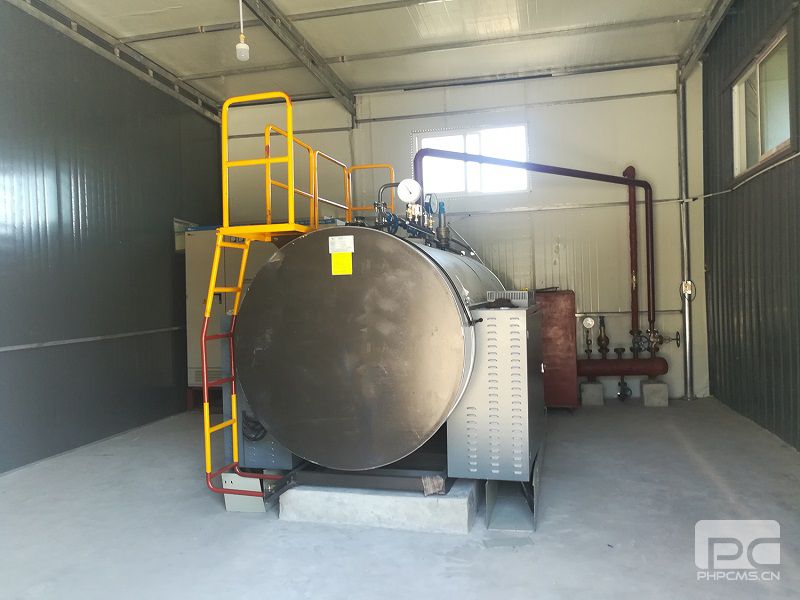

工程案例 /Engineering cases
